מדריך מקיף למודול GPS NEO-6M-0-001
תוכן עניינים
מבוא – מהו GPS וכיצד הוא עובד?
לפני שנצלול לפרטי המודול, חשוב להבין את עקרון הפעולה של GPS. מערכת ה-GPS (Global Positioning System) היא מערכת לוויינית המאפשרת לקבל מיקום מדויק בכל נקודה על פני כדור הארץ. המערכת עובדת באמצעות רשת של 24 לוויינים המקיפים את כדור הארץ. כאשר מקלט GPS קולט אותות מלפחות 4 לוויינים, הוא יכול לחשב את מיקומו המדויק.
הכרות עם מודול NEO-6M-0-001
מודול NEO-6M-0-001 הוא מקלט GPS חכם ומדויק, המעוצב במיוחד לשימוש בפרויקטים עם מיקרו-בקרים כמו Arduino. המודול כולל את כל הרכיבים הנדרשים לקליטת אותות GPS, כולל מעבד מתקדם ואנטנה קרמית משולבת.
למה דווקא NEO-6M?
1. מדויק מאוד – דיוק של עד 2.5 מטרים בתנאים אופטימליים.
2. קל לתכנות – מתחבר בקלות לארדואינו עם חיבור סריאלי פשוט.
3. חסכוני בחשמל – צורך רק כ-30mA בפעולה רגילה.
4. תמיכה נרחבת – ספריות זמינות וקהילה גדולה של משתמשים.
5. מחיר משתלם – אחד המודולים המשתלמים בקטגוריה שלו.
מפרט טכני מפורט – מה יש במודול שלנו?
המודול מגיע עם מגוון יכולות מרשימות שחשוב להכיר:
נתוני מתח וחשמל:
א. מתח עבודה: 2.7V עד 3.6V (עם רכיב ממיר מובנה לעבודה עם 5V).
ב. צריכת זרם טיפוסית: 30mA בעבודה רגילה.
ביצועים ודיוק:
א. דיוק מיקום אופקי: 2.5 מטר במצב רגיל, עד 2 מטר עם תיקוני SBAS.
ב. מהירות רענון נתונים: 1Hz (פעם בשנייה) כברירת מחדל.
ג. זמן לקבלת מיקום ראשוני:
– התחלה קרה (ללא נתונים): 27 שניות.
– התחלה חמה (עם נתונים שמורים): 1 שנייה.
יכולות נוספות:
א. מעקב אחרי עד 22 לוויינים במקביל.
ב. חיישן טמפרטורה מובנה לפיצוי על שינויי טמפרטורה.
ג. זיכרון פנימי לשמירת נתוני לוויינים.

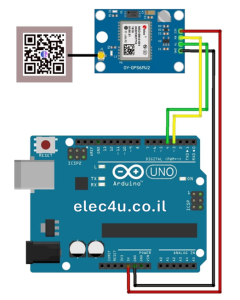

חיבורים – איך מתחברים?
המודול מכיל 4 פינים עיקריים שצריך לחבר:
חיבורי מתח:
VCC – חיבור למתח חיובי (5V)
GND – חיבור להארקה (Ground)
חיבורי תקשורת:
TX של המודול ▶ חיבור לפין 4 של הארדואינו (RX)
RX של המודול ▶ חיבור לפין 3 של הארדואינו (TX)
האנטנה – העין של המודול
המודול מגיע עם אנטנה קרמית מובנית שמשמשת לקליטת אותות הלוויינים.
כמה דגשים חשובים:
מיקום: האנטנה צריכה “לראות” את השמיים
הפרעות: הרחיקו מחפצי מתכת גדולים
כיסוי: אל תכסו את האנטנה עם חומרים מוליכים
התקנת הספריות והתכנות – צעד אחר צעד
המודול שלנו עובד עם ספריית TinyGPS++, שהיא אחת הספריות הנוחות והאמינות ביותר לעבודה עם GPS.
בואו נראה איך מתקינים ומשתמשים בה:
התקנת הספרייה:
1. פתחו את Arduino IDE
2. תפריט Sketch ► Include Library ► Manage Libraries
3. בחלון החיפוש הקלידו “TinyGPS++”
4. לחצו על Install ליד הספרייה של Mikal Hart
טיפ חשוב: ודאו שאתם מורידים את TinyGPS++ ולא את TinyGPS (הגרסה הישנה)
הקוד להפעלת GPS – בואו נתחיל לתכנת
#include <SoftwareSerial.h>
#include <TinyGPS++.h>
// יצירת אובייקטים
SoftwareSerial gpsSerial(4, 3); // RX, TX
TinyGPSPlus gps;
void setup()
{
Serial.begin(9600); // תקשורת סריאלית למוניטור
gpsSerial.begin(9600); // תקשורת עם המודול GPS
Serial.println("Initializing GPS...");
}
void loop()
{
while (gpsSerial.available() > 0) // בדיקה האם יש תקשורת עם רכיב GPS
{
if (gps.encode(gpsSerial.read())) // בדיקה שאכן נתקבלו נתוני מיקום תקינים
{
// הצגת מיקום
if (gps.location.isValid()) // בדיקה האם יתקבל מיקום
{
Serial.print("Latitude: ");
Serial.print(gps.location.lat(), 6);
Serial.print(" Longitude: ");
Serial.println(gps.location.lng(), 6);
}
// הצגת זמן ותאריך
if (gps.date.isValid() && gps.time.isValid()) // בדיקה האם יתקבלו תאריך וזמן
{
Serial.print("Date: ");
Serial.print(gps.date.month());
Serial.print("/");
Serial.print(gps.date.day());
Serial.print("/");
Serial.println(gps.date.year());
Serial.print("Time: ");
Serial.print(2 + gps.time.hour()); // הוספת 2 התאמה לשעון קיץ / חורף
Serial.print(":");
Serial.print(gps.time.minute());
Serial.print(":");
Serial.println(gps.time.second());
}
// הצגת גובה
if (gps.altitude.isValid())
{
Serial.print("גובה (מטרים): ");
Serial.println(gps.altitude.meters());
}
// הצגת מהירות
if (gps.speed.isValid())
{
Serial.print("Speed(KMS):");
Serial.println(gps.speed.kmph());
}
Serial.println("-------------------------");
delay(1000);
}
}
}
בעיות נפוצות ופתרונן
1. המודול לא מקבל נתונים
סיבה אפשרית: מיקום האנטנה לא טוב
פתרון:
– העבירו את המודול לאזור פתוח
– הרחיקו ממקורות הפרעה אלקטרומגנטיים
– נסו להניח את האנטנה בצורה אופקית
2. נתונים שגויים או לא יציבים
סיבה אפשרית: חיבורים רופפים או הפרעות בתקשורת
פתרון:
– בדקו את החיבורים הפיזיים
– נסו להוריד את מהירות התקשורת ל-4800 בוד
– הוסיפו קבלים לייצוב המתח
3. זמן ארוך לקבלת מיקום ראשוני
סיבה אפשרית: “התחלה קרה” של המודול
פתרון:
– המתינו עד 5 דקות בהפעלה ראשונה
– שמרו על המודול במקום פתוח
– אל תזיזו את המודול בזמן החיפוש
